Une plate-forme de fermeture d'épissure et d'interface de distribution-renforcée pour les nœuds de fibre extérieurs
Le GL-G144 combine un stockage d'épissures par fusion-nombre élevé-avec un arrangement d'accès pré-connectorisé en option. Il prend en charge la distribution, le pontage et le branchement au niveau de l'alimentation-vers-distribution ou de la distribution-pour-points de transition, tout en gardant la capacité d'épissure séparée du nombre de positions d'adaptateur externe.

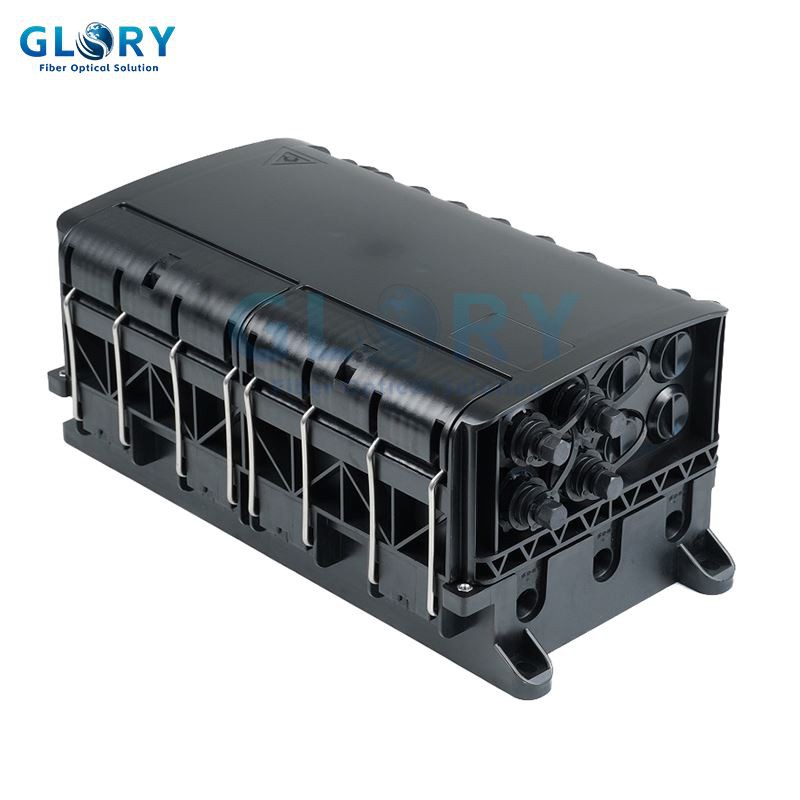

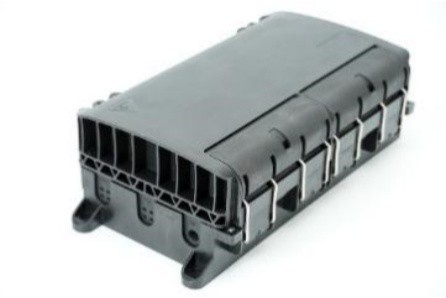

Vue latérale fermée montrant le boîtier, la ligne de charnière et les loquets de fermeture.

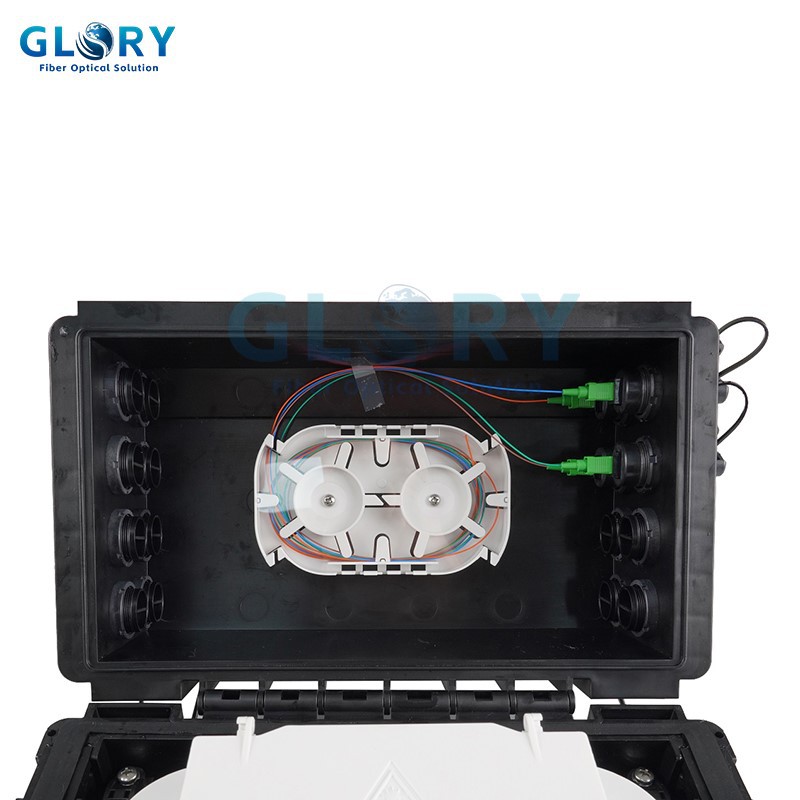

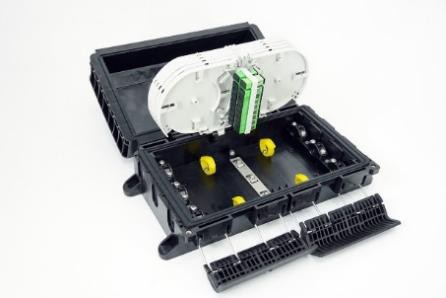

Structure interne ouverte avec plateaux d'épissure, routage des fibres et positions connecteurs.
Détail d'interface externe durcie avec capuchons de protection attachés.
Caractéristiques principales du boîtier d'épissure de fibre GL-G144
Capacité d'épissure par fusion de 144 -fibres
Le boîtier protège jusqu'à 144 épissures par fusion à l'aide de l'organisation de 24 -bacs à fibres décrite sur la page source. Cela donne aux planificateurs de projet un plafond d'épissures à nombre élevé-défini tout en préservant le routage basé sur les plateaux pour les travaux de branchement et de pont. Confirmez la quantité finale du bac et la capacité chargée sur la nomenclature approuvée avant de commander.
Jusqu'à 16 interfaces SC/APC renforcées
Un agencement connecteur en option prend en charge jusqu'à 16 positions d'adaptateur OptiTap SC/APC. Par rapport à une fermeture d'épissure-uniquement, les ports externes renforcés créent un point de raccordement défini pour les chutes compatibles-préterminées. Les acheteurs doivent confirmer la famille exacte de connecteurs renforcés, le nombre d'adaptateurs et la carte des ports ; les valeurs de perte optique ne sont pas publiées sur la page source.
Six entrées de câble pour câble Ø3–20 mm
Trois ports d'entrée et trois ports de sortie acceptent la gamme de câbles répertoriée de 3 à 20 mm, y compris les constructions de câbles à tubes lâches- et squelettes. Des joints en caoutchouc en option sont proposés pour les gammes Ø8-11, Ø10-16 et Ø18-20 mm, permettant au joint d'entrée d'être adapté au câble du projet au lieu de traiter un passe-fil comme universel.
Garniture mécanique articulée IP68
Le boîtier PP+GF utilise un couvercle à charnière, des boucles de fermeture et un joint de corps en caoutchouc de silicone, avec IP68 indiqué pour le boîtier. L'ouverture mécanique prend en charge la rentrée planifiée-sans remplacement du thermorétractable-. IP68 doit toujours être interprété par rapport à la profondeur et à la durée des tests convenus ; il ne décrit pas une opération sous-marine illimitée.
Boîtier compact PP+GF
Avec des dimensions de 340 × 180 × 140 mm et un poids unitaire indiqué de 3,0 à 3,5 kg, le boîtier combine un encombrement compact avec une construction PP+GF. Les emplacements sur poteaux, murs, tuyaux ou conduits, trous d'homme et -enfouis directement sont répertoriés, aidant les ingénieurs à vérifier l'espace disponible et l'accès au montage avant de publier le dessin d'installation.
Projet-BOM de montage et d'accessoires spécifique
Les kits de montage mural et aérien sont répertoriés comme accessoires à la demande, tandis que le programme d'emballage comprend les pièces d'étanchéité de fermeture, les manchons d'épissure et les consommables de routage. Les équipes d'approvisionnement peuvent séparer le contenu du boîtier standard du matériel de montage et du chargement des connecteurs, réduisant ainsi l'ambiguïté entre une fermeture nue, un kit prêt à l'épissure-et un terminal pré-connectorisé.
Plate-forme standard et options-dépendantes de la commande
La page source identifie un modèle de produit, GL-G144. La capacité, la charge de l'adaptateur, les joints de câble et le matériel de montage doivent être publiés en tant que configuration spécifique à la commande plutôt que déduits du seul nom du modèle.
Données de plateforme confirmées
- Famille de boîtiers à fibre optique GL-G144
- Maximum 144 épissures par fusion
- Six ports de câble : trois entrées et trois sorties
- Boîtier PP+GF avec indice de protection IP68
- Modes de connexion de distribution, de pontage et de branchement
Articles sélectionnables ou à la-demande
- Jusqu'à 16 emplacements d'adaptateur OptiTap SC/APC
- Joints en caoutchouc pour câble Ø8-11, Ø10-16 ou Ø18-20 mm

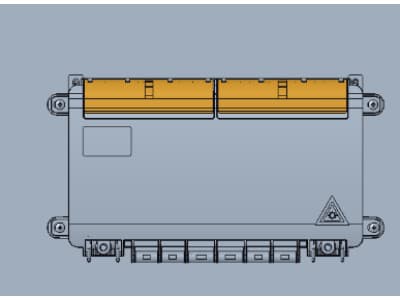

- Kit de montage-mural
- Kit de montage-d'antenne
- Étiquetage du projet, emballage et assemblage chargé sous réserve de confirmation du dessin
Spécifications techniques du boîtier d'épissure de fibre GL-G144
Les tableaux ci-dessous utilisent les données indiquées sur la page du produit d'origine. Les valeurs optiques, environnementales et mécaniques non publiées sont intentionnellement exclues.

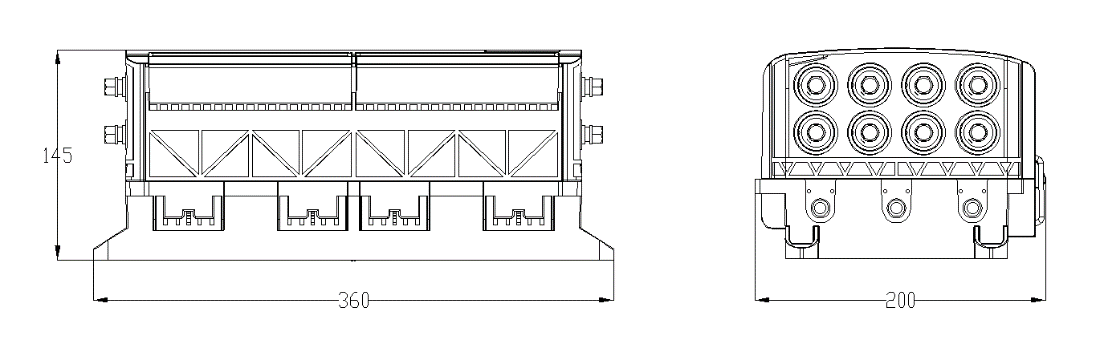

| Modèle de produit | GL-G144 |
|---|---|
| Famille de produits | Boîtier à fibre optique/boîtier d'épissure de fibre |
| Capacité maximale d'épissure par fusion- | 144 fibres |
| Capacité de l'adaptateur renforcée | Jusqu'à 16 positions, configuration optionnelle |
| Interface du connecteur indiquée | Option adaptateur OptiTap SC/APC |
| Nombre d'entrées de câble | 6 au total : 3 entrées et 3 sorties |
| Types de câbles indiqués | Câble à tube lâche et câble squelette |
| Plage de diamètre de câble | Ø3–20 mm |
| Matériau du boîtier | PP+GF |
| Dimensions du boîtier | 340 × 180 × 140 mm |
| Poids unitaire indiqué | 3,0 à 3,5 kg |
| Évaluation d'entrée | IP68 |
| Méthode de scellement | Joint de corps en caoutchouc silicone avec couvercle à charnière et boucles mécaniques |
| Montage / placement indiqué | Poteau, mur, tuyau ou conduit, trou d'homme et enfouissement direct ; kit aérien disponible sur demande |
| Modes de connexion indiqués | Distribution, pontage et branchement |
| Emballage en carton | 6 ensembles par carton |
| Taille du carton | 420 × 370 × 500 mm |
| Poids d'emballage indiqué | 22 kg ; la page source n'identifie pas la base nette ou brute |
| Modèle | Capacité d'épissure | Positions des adaptateurs | Référence du bac | Ports de câble | Dimensions | Poids unitaire |
|---|---|---|---|---|---|---|
| GL-G144 | Jusqu'à 144 épissures par fusion | Jusqu'à 16 OptiTap SC/APC | 24 fibres par barquette indiquées ; La quantité finale du plateau doit suivre la nomenclature approuvée | 6 (3 entrées / 3 sorties) | 340 × 180 × 140 mm | 3,0 à 3,5 kg |
Faites correspondre l'entrée de câble et l'interface renforcée avant la production
| Article | Données confirmées | Vérification des approvisionnements |
|---|---|---|
| Construction de câbles | Câbles-à tubes et squelettes lâches | Confirmer le profil de la gaine et la résistance interne-la disposition des membres |
| Diamètre extérieur global du câble | Ø3–20 mm | Fournit la DO mesurée, et non le nombre nominal de fibres uniquement. |
| Attribution d'entrée | 3 entrées / 3 sorties | Libérer la carte de l'itinéraire et des embranchements avant l'assemblage |
| Joint en option Ø8–11 mm | Sur demande | Correspondre à l'échantillon de câble réel ou au dessin approuvé |
| Joint en option Ø10–16 mm | Sur demande | Correspondre à l'échantillon de câble réel ou au dessin approuvé |
| Joint en option Ø18–20 mm | Sur demande | Correspondre à l'échantillon de câble réel ou au dessin approuvé |
Détails de l'adaptateur interne et du routage-fibre. Confirmez l'interface de couplage renforcée et la carte des ports chargée en usine-pour chaque projet.
| Élément d'interface | Source-Configuration de la page | Ce que l'acheteur doit confirmer |
|---|---|---|
| Adaptateur externe renforcé | Jusqu'à 16 positions OptiTap SC/APC | Famille de connecteurs durcis avec précision et ensemble de chute d'accouplement |
| polonais | SC/APC a déclaré | Ne remplacez pas le SC/UPC standard et ne supposez pas qu'un adaptateur SC intérieur standard s'adapte au port renforcé. |
| Résiliation préalable- | Pris en charge en tant qu'arrangement connecteur en option | Quantité de ports chargés, routage interne des tresses, étiquettes et exigences de test en usine |
| Performances optiques | Non publié pour GL-G144 | Les limites d'acceptation, la méthode d'essai et le format du rapport doivent être inclus dans la demande de prix. |
Boîtier d'épissure de fibre GL-G144 pour les routes FTTH et ODN extérieures
Utilisez le boîtier dans lequel l'épissage à grand nombre-, le routage de branches et les interfaces d'abonné ou de distribution renforcées facultatives doivent occuper le même nœud de champ protégé.
Distribution FTTH du dernier-mile avec des points de chute renforcés
Une fermeture par épissure-uniquement oblige les équipes à ouvrir l'enceinte chaque fois qu'une nouvelle station-préterminée est connectée, tandis qu'un terminal inégalé peut laisser la capacité d'alimentation et les ports de descente mal alignés. Le GL-G144 combine jusqu'à 144 épissures par fusion avec jusqu'à 16 positions d'adaptateur durci OptiTap SC/APC. Il peut être installé sur un poteau, un mur ou un trou d'homme, entre le câble de distribution et les ensembles de chute durcis compatibles. Avant l'achat, confirmez le nombre de ports actifs, les fibres de rechange, la famille de connexions renforcées SC/APC, les diamètres des câbles, les étiquettes des ports et si l'envoi est déchargé, prêt à l'épissure ou pré-terminé en usine.
GPON ou XGS -chargeur PON-vers-branchement de distribution
Traiter chaque boîtier de branchement comme un terminal répartiteur peut créer un budget optique incorrect et confondre la capacité d'épissure avec les ports d'abonné. Le GL-G144 fournit des fonctions de distribution, de pontage et de dérivation avec six entrées de câble et jusqu'à 144 épissures par fusion, ce qui le rend adapté aux jonctions d'alimentation-à-de distribution dans les sections de poteaux, de conduits ou de trous d'homme d'un ODN passif. Il accepte les câbles à tube libre-ou squelette répertoriés de 3 à 20 mm. Si un répartiteur PLC est requis, spécifiez-le séparément : la page source ne donne aucun rapport de répartition, package, perte ou données de montage pour ce modèle.
Trous de main souterrains et routes OSP directes-enterrées
Un boîtier sélectionné uniquement en fonction du nombre de fibres peut échouer au niveau de l'entrée du câble lorsque différents diamètres de gaine partagent le même trou de main. Le GL-G144 utilise un joint de corps en caoutchouc de silicone, des boucles mécaniques et un boîtier PP+GF classé IP68-, avec support de câble de 3 à 20 mm et des joints en option pour trois bandes OD. Il peut être placé dans des trous d'égout ou des routes enterrées directes- là où l'ingénierie locale le permet. L'approvisionnement doit confirmer le diamètre extérieur mesuré du câble, l'attribution des ports, les conditions des eaux souterraines, la rentrée prévue ainsi que la profondeur et la durée du test IP requis par le projet ; IP68 n'est pas une déclaration de submersion illimitée.

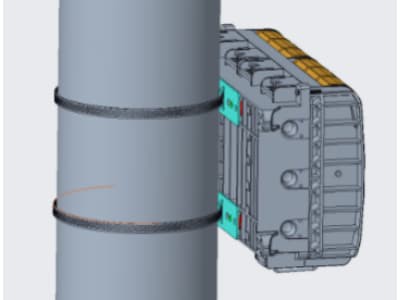

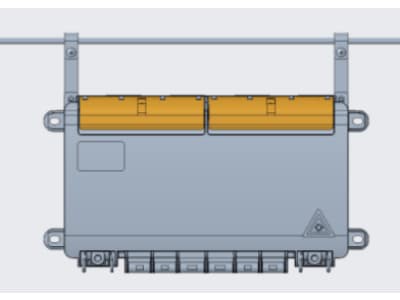

Nœuds de distribution OSP sur poteaux, murs et antennes
L'utilisation du boîtier sans le support ou le support de câble approprié peut obliger l'équipe de terrain à improviser le matériel de fixation et le serre-câble. Le boîtier GL-G144 de 340 × 180 × 140 mm prend en charge le placement sur poteau et au mur, et la page source répertorie les kits de montage mural et aérien sur demande. Six ports de câble permettent le routage d'alimentation, de distribution et de dérivation, tandis que les positions SC/APC renforcées peuvent desservir des liaisons pré-connectorisées -compatibles. Avant la publication, confirmez le kit de montage, les détails du poteau ou du messager, l'itinéraire du câble, l'orientation du port, la méthode de fixation des éléments de résistance- et les exigences de charge environnementale ; ces valeurs de charge mécanique ne sont pas publiées pour GL-G144.
Spécifiez le nœud de champ, pas seulement « une fermeture de 144 fibres »
Séquence de sélection
- Définissez le rôle du réseau : épissure d'alimentation, branche de distribution ou accès sécurisé aux points d'accès.
- Calculez les épissures par fusion actives et réservées sans traiter le nombre d'adaptateurs comme la capacité de la fibre.
- Cartographiez les six entrées de câble et fournissez la construction et le diamètre extérieur mesuré de chaque câble.
- Confirmez si des sorties renforcées sont requises et identifiez la famille exacte de connecteurs correspondants.
- Choisissez une installation sur poteau, mur, antenne, conduit, trou d'homme ou directement-enterrée et spécifiez le kit requis.
- Publiez une disposition de plateau approuvée, une carte des ports, un calendrier d'étiquettes et une nomenclature d'emballage avant la production par lots.
Contrôles de chantier et d'acceptation
- Vérifiez les joints des câbles par rapport au diamètre extérieur réel du câble avant de fermer le boîtier.
- Conserver le rayon de courbure de la fibre-spécifié par le projet ; Les données sources GL-G144 ne publient pas de minimum numérique.
- Nettoyez et inspectez chaque face d'extrémité SC/APC avant d'accoupler un port connecteur.
- Enregistrez l'allocation d'épissure, l'ID du port de l'adaptateur et l'itinéraire du câble pour une rentrée ultérieure-.
- Convenez des conditions d’acceptation IP, optiques et mécaniques avant l’expédition et la mise en service sur le terrain.
Commande de configuration pour un boîtier GL-G144 personnalisé
Envoyez suffisamment d'informations pour distinguer un boîtier nu, une fermeture-prête à l'épissure et un boîtier d'épissure de fibre pré-connectorisé chargé.
| Article de la demande de prix | Plage ou option confirmée | Informations à fournir |
|---|---|---|
| Modèle | GL-G144 | Quantité commandée et projet cible |
| Capacité d'épissure | Jusqu'à 144 | Fibres de travail, fibres de réserve, nombre de plateaux et carte d'épissure |
| Ports renforcés | Jusqu'à 16 positions OptiTap SC/APC | Quantité chargée, famille de connexion exacte, carte des ports et exigences relatives au capuchon anti-poussière- |
| Entrées de câbles | 6 au total, 3 entrées / 3 sorties | Affectation des entrées, construction du câble et diamètre extérieur mesuré |
| Option joint en caoutchouc | Ø8–11, Ø10–16 ou Ø18–20 mm | Sceau requis pour chaque entrée occupée |
| Montage | Poteau, mur, tuyau/conduit, trou d'homme, enfouissement direct ; kit aérien ou mural sur demande | Méthode du site, exigences en matière de support ou de messager et dessin d'installation |
| Chargement en usine | Configuration connecteurisée disponible | Détails de l'assemblage de tresses ou de câbles, routage interne et acceptation des tests |
| Présentation OEM | Option de projet pris en charge par l'entreprise- | Logo, étiquettes, langue, code-barres, marques de carton et illustrations d'emballage |
| Documentation | Dépend de la configuration de la commande | Dessin, fiche technique, rapport de test applicable, photos d'emballage et calendrier des étiquettes |
| Article | Description | Quantité répertoriée | Statut de la commande |
|---|---|---|---|
| 1 | Corps de boîte | 1 ensemble | Accessoire répertorié |
| 2 | Bague d'étanchéité du corps | 1 ensemble | Accessoire répertorié |
| 3 | Plateau d'épissure | 4 pièces dans la liste des accessoires | Réconcilier avec la nomenclature requise du plateau à 144 épissures |
| 4 | Kit de montage-mural | 1 ensemble | Sur demande |
| 5 | Kit de montage-d'antenne | 1 ensemble | Sur demande |
| 6 | Tissu de nettoyage de câbles | 1 sac | Accessoire répertorié |
| 7 | Graisse silicone | 1 sac | Accessoire répertorié |
| 8 | Manchon d'épissure | 144 pièces | Accessoire répertorié |
| 9 | Ruban isolant | 1 rouleau | Accessoire répertorié |
| 10 | Tube de protection EVA | 1 m | Accessoire répertorié |
| 11 | Cravate en nylon | 20 pièces | Accessoire répertorié |
| 12 | Manuel d'installation | 1 ensemble | Accessoire répertorié |
| 13 | Ruban d'étanchéité non vulcanisé | 1 pièce | Accessoire répertorié |
| 14 | Agent de séchage | 1 sac | Accessoire répertorié |
Pourquoi Glory Optical pour la fourniture du projet GL-G144
Glory Optical Communication est un fabricant d'infrastructures de fibre optique passive basé à Ningbo-, fondé en 2008. Sa page d'entreprise actuelle décrit plus de 300 produits optiques passifs et est fourni dans plus de 50 pays, couvrant les boîtiers de fibre optique, les fermetures d'épissure, les répartiteurs PLC, les câbles FTTH, les adaptateurs, les cordons de brassage et les assemblages MTP/MPO.
Fabrication et assemblage de coffrets
La page de l'entreprise décrit les capacités de moulage et de CNC pour la géométrie du boîtier, la position des joints, les découpes d'entrée de câbles et les détails structurels. La prise en charge de l'assemblage couvre les boîtiers de fibre, les plateaux d'épissure, les adaptateurs, les tresses et les -pièces de gestion des câbles par rapport à un dessin confirmé et une carte des ports-directement pertinents pour le boîtier GL-G144 et la configuration du connecteur chargé.
Revue des spécifications avant devis
L'examen technique peut porter sur le nombre de fibres, le type d'adaptateur, la capacité du plateau d'épissure, le diamètre du câble, l'entrée du câble, la méthode de montage, les exigences IP, les étiquettes et les cartes de ports. Pour GL-G144, cet examen devrait également résoudre l'écart de nomenclature du plateau-et identifier si la commande concerne uniquement l'épissure-ou inclut des ports SC/APC renforcés.
Prise en charge des tests de produits connecteurs
Glory Optical indique que les produits connecteurs et les assemblages de câbles peuvent être vérifiés pour la perte d'insertion, la perte de réflexion et l'état de l'extrémité du connecteur-, le cas échéant. Étant donné que GL-G144 ne publie pas de limites optiques numériques, l'acheteur doit indiquer les seuils, le niveau d'échantillonnage et le format de rapport requis dans les spécifications de commande approuvées.
Contrôle des versions OEM et des commandes répétées-
La prise en charge OEM/ODM peut inclure la structure du boîtier, la disposition des ports, l'entrée des câbles, la couleur, le logo, les étiquettes, l'emballage, la configuration de l'adaptateur et la disposition des plateaux d'épissure. Le flux de travail du projet indiqué couvre l'examen des dessins ou des photos, la confirmation des spécifications, la planification des échantillons, les tests, l'emballage et la fourniture par lots, la portée finale étant liée à la commande approuvée.
Configurez le boîtier d'épissure de fibre GL-G144 pour votre itinéraire
Envoyez le nombre d'épissures requis, la construction et le diamètre extérieur du câble, le plan d'entrée des six-ports, la quantité de ports SC/APC renforcés, la méthode de montage, la disposition des plateaux, les étiquettes, les exigences de test et la quantité commandée. Glory Optical peut ensuite examiner la nomenclature du boîtier avant le devis et la confirmation de l'échantillon.
