Introduction
Lorsqu'il s'agit de construire un centre de données-haute densité, le câblage est son système nerveux. Bien faire les choses avec des connecteurs à fibre optique comme MTP et MPO n'est pas seulement un détail technique-c'est ce qui permet à vos données de circuler rapidement et de manière fiable.
J'ai vu trop de projets rencontrer des problèmes en raison de bases négligées en matière de déploiement et de maintenance. Ce guide présente les-bonnes pratiques essentielles et pratiques pourSystèmes MTP/MPO, combinant les directives officielles avec des leçons-du monde réel pour vous aider à éviter les pièges courants.
Suivez les procédures d'installation correctes
Le voyage vers une liaison fiable commence dès le déballage du connecteur. L’étape la plus importante est la propreté. Les contaminants comme la poussière ou l'huile sur la face de l'extrémité de la virole-sont une cause majeure de perte de signal.
J'insiste toujours sur l'utilisation d'outils de nettoyage-non pelucheux-approuvés, tels que des nettoyants à clic-ou des bandes-en bobine-pour chaque connexion, une pratique fortement soulignée par des fabricants comme US Conec dans leurs guides d'approvisionnement. Ne présumez jamais qu’un connecteur est propre en sortie d’usine.

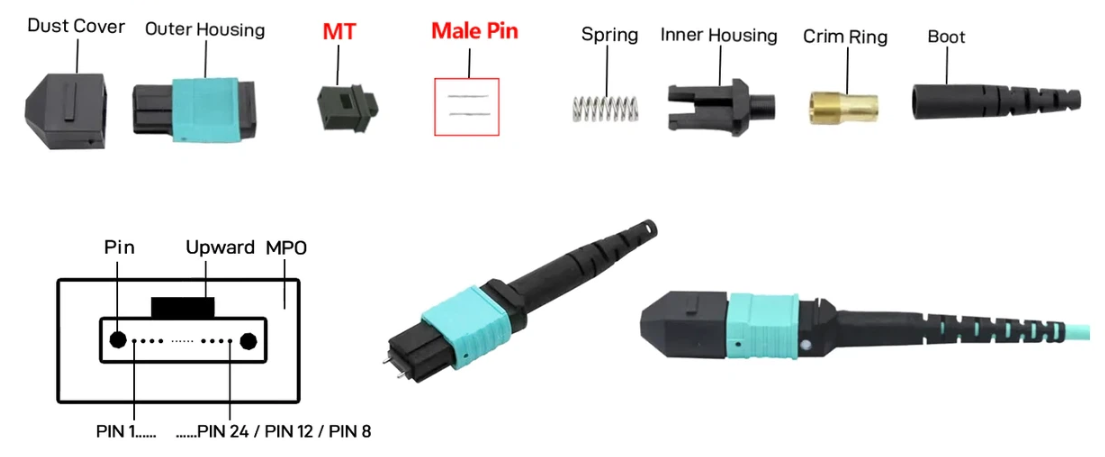

La manipulation vient ensuite. Saisissez toujours le corps robuste du connecteur, ne tirez jamais sur le câble lui-même. Lors de l'accouplement, alignez soigneusement les connecteurs et poussez directement avec une pression ferme et uniforme jusqu'à ce que vous entendiez et sentiez un clic distinct. Le forcer ou le tordre peut endommager les broches d’alignement précises à l’intérieur. Une erreur courante que j'ai constatée est que les techniciens précipitent cette étape, ce qui entraîne des broches de guidage pliées qui détruisent l'ensemble du connecteur. Immédiatement après la déconnexion, protégez l'extrémité-avec un capuchon anti-poussière. C'est une habitude simple qui évite d'innombrables problèmes plus tard.
Configurer correctement la polarité
Les erreurs de polarité peuvent mettre un réseau à genoux, et elles sont extrêmement courantes. L’objectif est d’assurer un chemin lumineux continu de l’émetteur au récepteur. Les trois méthodes principales-A, B et C-définissent la façon dont les fibres sont mappées sur une liaison. Par exemple, la méthode B, souvent utilisée pour les connexions directes-, nécessite un type spécifique de cordon de brassage dans lequel les positions des fibres sont inversées à une extrémité.
Les connecteurs MTP, avec leurs touches à code couleur-et leurs positions "A" et "B" clairement marquées, sont d'une grande aide ici. Avant d'effectuer des connexions, je dessine ou révise toujours le diagramme de polarité de l'ensemble du canal. Comme le souligne le blog de la communauté FS, l'utilisation du mauvais type de cordon de brassage pour la méthode choisie est un moyen garanti de créer un lien qui ne fonctionne pas. Une double-vérification de cela pendant la phase de planification permet d'économiser des heures de dépannage plus tard.
Testez minutieusement chaque lien
Ne présumez jamais qu’un lien est bon simplement parce qu’il est physiquement connecté. Des tests complets ne sont pas-négociables. L'étalon-or utilise un réflectomètre optique dans le domaine temporel (OTDR) aux côtés de sources lumineuses et de wattmètres. Il ne s’agit pas seulement de réussir un test ; il s'agit de créer une référence de performances pour la durée de vie du câblage.
Vous devez mesurer deux paramètres clés : la perte d'insertion (IL), qui est la force du signal perdue sur la liaison, et la perte de retour (RL), qui mesure les réflexions indésirables. Les normes industrielles telles que TIA-568 fixent les limites. Pour une liaison MTP/MPO typique, la perte d'insertion maximale est généralement de 0,5 dB. J'exige toujours un rapport de test de l'installateur pour chaque lien-ce document est votre preuve de performance et est inestimable pour les diagnostics futurs. De plus, l'inspection de l'extrémité de la virole au microscope après l'installation est une bonne pratique qui peut révéler des dommages d'installation invisibles à l'œil nu.
Organisez correctement les câbles

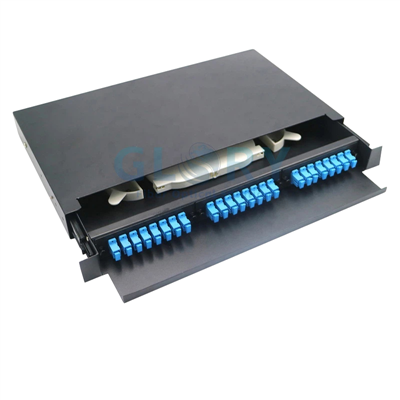

Dans un rack-haute densité, une mauvaise gestion des câbles n'a pas seulement l'air compliquée-elle entraîne de réels problèmes de performances et de fiabilité. Les contraintes dues aux virages serrés peuvent augmenter l'atténuation et les câbles écrasés peuvent entraîner des dommages permanents. Je recommande d'utiliser des panneaux de brassage haute-densité avec des plateaux coulissants, qui facilitent grandement l'accès et le traçage des câbles.
La règle du rayon de courbure est essentielle : maintenir un rayon de courbure minimum d'au moins 10 fois le diamètre extérieur du câble. Utilisez des protecteurs de rayon de courbure, en particulier aux points d’entrée et de sortie. Une bonne organisation maintient également une bonne circulation de l’air, empêchant ainsi la surchauffe de l’équipement. Enfin, étiquetez clairement chaque câble et port. Quelques minutes passées à l'étiquetage permettent de gagner des heures lors d'une session de dépannage effrénée à 2 heures du matin. Les ressources de TechLogix NetVision mettent souvent en avant la gestion des câbles comme un élément fondamental de l'efficacité opérationnelle.
Résoudre rapidement les problèmes courants
Même avec une installation parfaite, des problèmes surviennent. Le symptôme le plus courant est une perte de signal-plus élevée que-attendue. Mon mantra de dépannage est le suivant : « Nettoyez d’abord, posez des questions plus tard. » Re-nettoyez les connecteurs aux deux extrémités-la plupart des problèmes sont là.
Si la perte persiste, vérifiez s'il y a des dommages physiques : rayures sur la virole, ou plus communément, broches de guidage tordues ou cassées. Vérifiez que la polarité est correcte pour votre système. Assurez-vous que le connecteur est entièrement inséré dans l'adaptateur. L'un des avantages des connecteurs de style MTP- est qu'ils sont souvent conçus pour une retermination sur le terrain-. Si une fibre est endommagée, vous pouvez parfois-repolisser l'extrémité sur-site au lieu de remplacer l'ensemble du câble principal, une fonctionnalité que les MPO standards peuvent ne pas offrir.
Planifier les futures mises à niveau

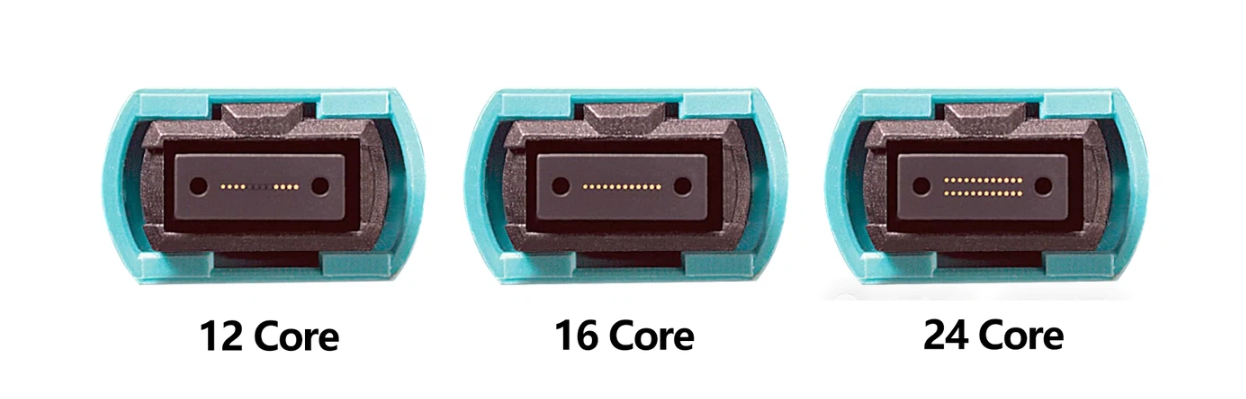

Le centre de données n’a qu’à se développer. Une stratégie de câblage intelligente prend aujourd'hui en compte la bande passante de demain. Une approche efficace consiste à déployer unSystème de câbles principaux MTP à 24 fibresdès le début. Même si vous ne déployez aujourd'hui que des réseaux 40G, ce tronc de 24 fibres peut facilement être divisé en deux groupes de 12 fibres pour des applications 100G ou 400G ultérieurement, simplement en changeant les cassettes ou les modules de vos panneaux de brassage.
Investissez dans des panneaux de brassage prenant en charge une variété de types de cassettes (comme 12-fibres ou 24-fibres). Cette modularité signifie que vous pouvez mettre à niveau les vitesses sur place sans les coûts massifs ni l'interruption d'un projet complet de recâblage. Il s’agit d’un cas classique : dépenser un peu plus au départ pour économiser beaucoup plus tard.
Entretenir régulièrement
L'infrastructure de fibre passive est souvent « configurée et oubliée », mais elle ne devrait pas l'être. Un simple programme de maintenance préventive évite les pannes majeures. Je conseille une inspection visuelle et un nettoyage des points d'interconnexion critiques tous les 6 à 12 mois, ou chaque fois qu'une connexion est interrompue. Conservez un journal de bord ou un enregistrement numérique de tous les résultats de tests, des dates de nettoyage et de toute modification apportée.
Avec le temps, les pièces mécaniques s’usent. Les broches de guidage, les clips et les obturateurs des connecteurs sont des consommables. Vérifiez-les lors de vos inspections et remplacez-les s’ils présentent des signes d’usure. Suivre un guide de maintenance structuré, comme ceux proposés par les fournisseurs d’infrastructures, transforme les réactions aléatoires en un processus prévisible et fiable.
Former le personnel à une manipulation sûre
Enfin, rien de tout cela ne fonctionne sans personnel qualifié. Une bonne manipulation est une compétence. Les techniciens doivent être formés pour toujours manipuler les connecteurs par le corps, utiliser une protection ESD lorsqu'ils travaillent avec des équipements sensibles et ne jamais toucher l'extrémité de la virole-face. Les huiles provenant du contact avec la peau peuvent créer des points chauds d’atténuation permanents.
Rangez les connecteurs inutilisés dans leurs étuis de protection. Créez une culture où prendre cette seconde supplémentaire pour nettoyer et boucher est une seconde nature. D'après mon expérience, le retour sur investissement de cette formation est immense, conduisant à moins de pannes, à des installations plus rapides et à une infrastructure-plus durable.
En résumé, maîtriser le déploiement MTP/MPO est une question de discipline et de prévoyance. Il combine le respect rigoureux des pratiques de base -nettoyage, tests, étiquetage-avec une planification stratégique pour la croissance future. En apprenant des directives établies par les leaders de l'industrie et en intégrant ces-enseignements pratiques, vous pouvez construire une usine de fibre non seulement à haute densité-, mais également très fiable et prête à affronter tout ce qui va suivre.
