Coupleurs de fibre : le guide simple de la gestion des signaux optiques

Introduction : le composant principal pour diriger la lumière

Pensez à Internet, aux analyses médicales ou aux capteurs d'usine. Derrière de nombreuses technologies avancées, vous trouverez des signaux lumineux voyageant dans de fines fibres de verre. Mais comment contrôler où va cette lumière ? Comment le diviser, le combiner ou le trier ? La réponse essentielle est le coupleur de fibre.

Un coupleur de fibre est un élément de base indispensable des systèmes à fibre optique. Il agit comme une boîte de jonction passive ou un directeur de trafic pour la lumière. Contrairement à un simple connecteur qui relie simplement deux fibres, un coupleur connecte trois fibres ou plus. Sa tâche principale est de gérer le flux de lumière entre eux. Il peut diviser un signal lumineux en plusieurs chemins, combiner plusieurs signaux en un seul ou séparer différentes couleurs de lumière. Vous ne trouverez pas de réseau complexe ni d'instrument précis qui fonctionne sans eux. Ce guide explique ce qu'ils sont, comment ils fonctionnent et comment choisir le bon.

Qu'est-ce qu'unCoupleur de fibre?

Le coupleur de fibre optique est un dispositif qui connecte plusieurs fibres optiques au niveau des ports. Il permet de contrôler et de transférer la puissance optique (signaux lumineux) entre ces ports. Voici ce qu'ils font généralement :

Lumière divisée :​ Prenez un signal d'entrée et divisez sa puissance en deux ou plusieurs fibres de sortie. Un exemple courant est un séparateur 90/10, qui envoie la majeure partie de la lumière vers l’avant et en exploite une petite partie pour la surveillance.

Combiner la lumière :​ Fusionnez les signaux de deux ou plusieurs fibres d'entrée en une seule fibre de sortie.

Gérer les longueurs d'onde :​ Séparez ou combinez différentes couleurs (longueurs d’onde) de la lumière. Il s’agit de la technologie clé du multiplexage par répartition en longueur d’onde (WDM), qui envoie d’énormes quantités de données sur une seule fibre.

Polarisation de contrôle :​ Gérer l'orientation de l'onde lumineuse dans les systèmes spécialisés qui le nécessitent.

Comment fonctionnent-ils réellement ? Deux méthodes principales.

Les coupleurs de fibres fonctionnent selon les principes du comportement de la lumière à l'intérieur du verre fondu. Il existe deux méthodes de fabrication principales :

Cône biconique fondu (FBT) :​ Il s'agit de l'approche pratique classique-. Deux ou plusieurs fibres sont chauffées, étirées et torsadées ensemble sur une courte section. Dans cette zone fusionnée et effilée, la lumière provenant du cœur d'une fibre peut « fuir » et interagir avec le cœur de la fibre voisine. Cette interaction permet à la lumière de se transférer, ou de « se coupler », d'une fibre à l'autre. L'ampleur du transfert dépend de la longueur de la section fusionnée, de la proximité des fibres et de la couleur de la lumière. Il est fiable et rentable-pour les conceptions plus simples.

Circuit d'ondes lumineuses planaires (PLC) :​ Il s'agit d'une méthode plus moderne et de haute-précision. Considérez cela comme l'impression d'un petit circuit de verre sur une puce. En utilisant une technologie similaire à celle utilisée pour fabriquer des puces informatiques, des voies microscopiques (guides d’ondes) sont gravées dans une couche de silice. La lumière voyage et se divise aux jonctions parfaitement formées au sein de cette puce. La technologie PLC est fantastique pour créer des coupleurs avec de nombreuses sorties (comme 1x32) qui divisent la lumière avec une uniformité exceptionnelle. C'est le choix incontournable-pour les applications complexes et multi-ports.

Types de coupleurs de fibres : choisir le bon outil

Il n’existe pas de coupleur universel. Vous choisissez en fonction de vos besoins :

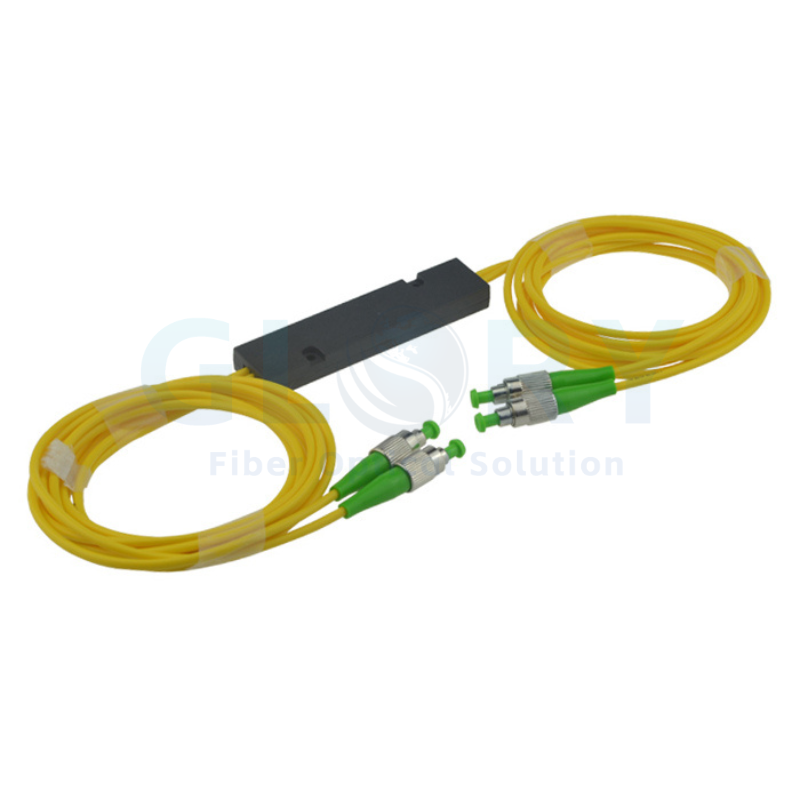

Par nombre de ports :​ 1x2 (une entrée, deux sorties), 2x2 (deux entrées, deux sorties – très courant), 1xN (une entrée, plusieurs sorties), NxN (plusieurs entrées et sorties).

Par fonction :

Répartiteurs/combineurs standards :​ Pour la division ou la combinaison de puissance de base.

Coupleurs WDM :​ (CWDM, DWDM) Pour trier la lumière par couleur.

Coupleurs de maintien de polarisation (PM) :​ Pour les systèmes qui nécessitent que l'état de polarisation de la lumière reste fixe.

Par type de fibre :

Mode unique-(SM) :​ Utilisé pour les-télécommunications et données longue distance. C'est le type le plus courant.

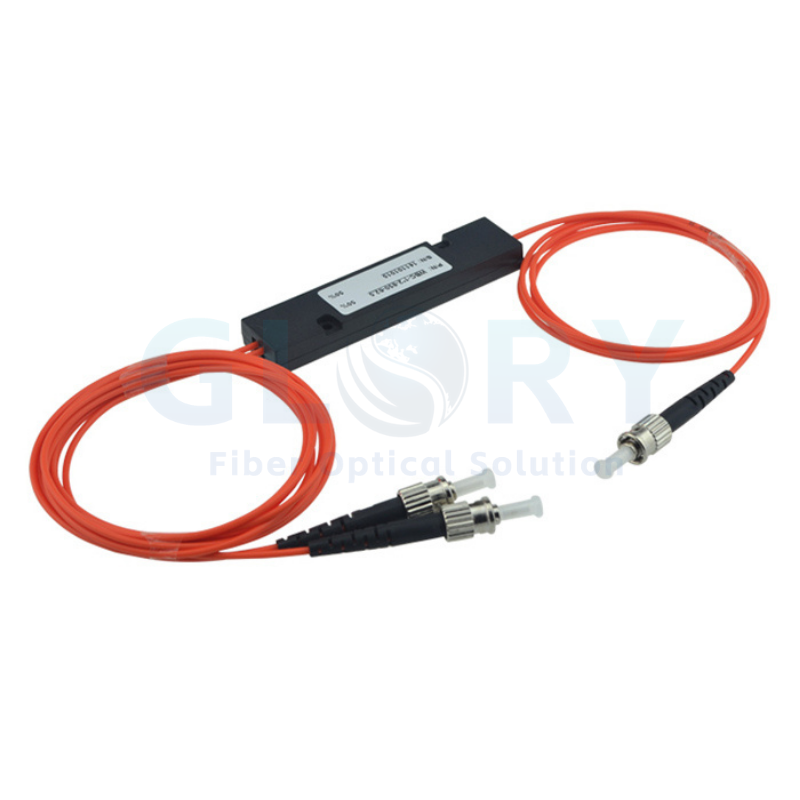

Multimode (MM) :​ Utilisé pour les liaisons plus courtes, comme dans les bâtiments ou les centres de données.

Chiffres clés à connaître : comprendre les spécifications

Pour choisir judicieusement, vous devez comprendre ces spécifications :

Rapport de division :​ Le pourcentage de lumière envoyée à chaque sortie (par exemple, 50/50, 95/5).

Perte d'insertion (IL) :​ La perte totale de signal pour un chemin spécifique à travers le coupleur. Plus bas, c'est mieux (par exemple, 3,5 dB).

Perte excédentaire (EL) :​ La lumière supplémentaire perdue à l'intérieur du coupleur lui-même, au-delà de la répartition prévue. Plus bas, c'est mieux.

Directivité/Isolement :​ How well the coupler prevents light from going backward to the input. Higher numbers (like >55 dB) signifie de meilleures performances.

Plage de longueurs d'onde :​ Les couleurs de lumière spécifiques avec lesquelles le coupleur est conçu pour fonctionner.

Uniformité (pour PLC) :​ Dans quelle mesure la puissance de sortie est répartie uniformément entre les ports. Une excellente uniformité constitue un avantage majeur du PLC.

FBT vs PLC : une comparaison claire

Comment les sélectionner et les utiliser : conseils simples

Faire les choses correctement est simple si vous suivez ces points :

Connaissez votre répartition :​ Décidez exactement de la quantité de lumière dont vous avez besoin sur chaque chemin de sortie.

Faites correspondre la fibre :​ Ne mélangez jamais des fibres monomodes-et multimodes dans un coupleur. La perte sera énorme. Choisissez SM pour les télécommunications/données, MM pour les liens courts.

Attention à l'environnement :​ Tenez compte de la température, de l’humidité et de la protection physique. Choisissez un package approprié (fibre nue, module, montage en rack-).

Manipuler avec soin :​ Évitez les virages serrés etgardez toujours les connecteurs propres. Les connexions sales sont la principale cause de panne.

Utilisez PM pour la lumière polarisée :​ Si votre système utilise de la lumière polarisée, vous devez absolument utiliser un coupleur de maintien de polarisation (PM).

Là où les coupleurs de fibres font la différence

Ces composants sont les héros méconnus d’innombrables systèmes :

Télécom & Internet :​ Fourniture de fibre-jusqu'à-la-domicile (FTTH/PON), combinaison de canaux de données (WDM) et lignes d'écoute pour la surveillance.

Tests et mesures :​ Utilisé dans des équipements tels que les OTDR pour créer des chemins de référence et partager des signaux de test.

Systèmes de détection :​ Constituant le cœur des interféromètres pour les gyroscopes, les capteurs de contrainte/température (FBG) et les réseaux de capteurs distribués.

Technologie médicale :​ Permettre l’imagerie dans les endoscopes et fournir de la lumière dans les outils de diagnostic.

Lasers industriels :​ Combinant des faisceaux pour plus de puissance et une puissance d'échantillonnage en toute sécurité pour la surveillance.

Laboratoires de recherche :​ Construire des configurations optiques expérimentales et des systèmes d'optique quantique.

En bref, si votre travail implique de guider la lumière, vous aurez probablement besoin d'un coupleur de fibre. Comprendre ces bases vous aide à sélectionner le composant parfait pour faire briller votre système.
