Quels sont-ils? Gardons les choses simples.

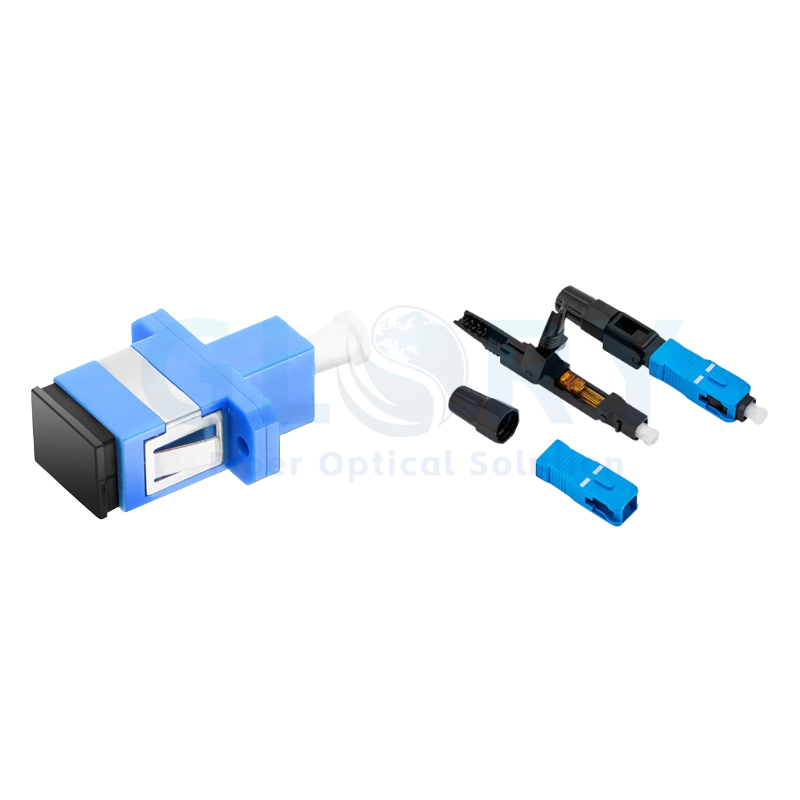

Pensez à votre prise murale et à une prise. L'adaptateur est comme la prise. Le connecteur rapide est comme une fiche que vous fabriquez vous-même sur place.
Adaptateur fibre optique
Il s'agit d'un simple coupleur. Son seul travail consiste à assembler parfaitement deux-connecteurs de fibre préfabriqués. Il aligne les minuscules noyaux de verre mais ne touche jamais le câble brut. C'est une partie fixe de votre configuration, comme dans un panneau de brassage. Les bons adaptateurs utilisent un manchon en céramique à l'intérieur pour un alignement précis.
Connecteur rapide
Il s'agit d'une fiche complète que vous placez sur un câble à fibre brute là où vous travaillez. Il termine le câble. Vous le construisez vous-même sur le terrain. Il existe deux types principaux : pré-poli (où une pointe de fibre est fabriquée en usine-fabriquée) et non-pré-polie.
Comment ils fonctionnent et ce que vous voyez
Leur look vous renseigne sur leur utilisation.

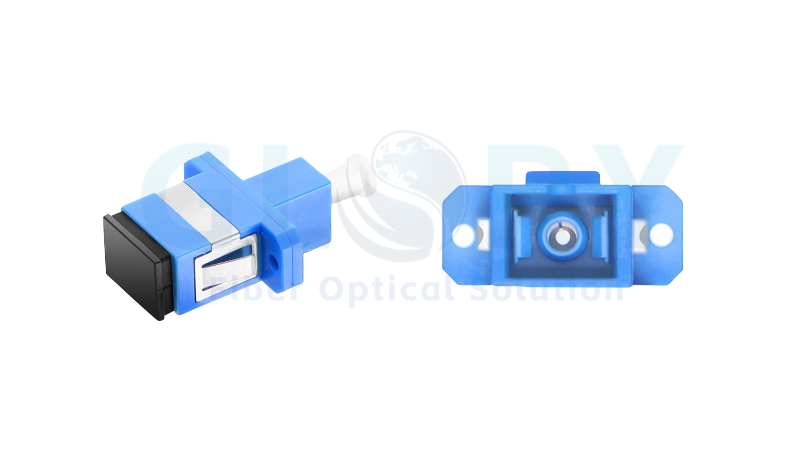

Adaptateur
C'est un petit bloc creux. Il est souvent carré pour les types LC ou SC. À l’intérieur, un manchon en céramique aligne les pointes de deux connecteurs. Vous les poussez de chaque côté. Vous l'installez une fois dans un panneau et il y reste. La connexion des câbles ne nécessite aucun outil :-il suffit de les brancher.

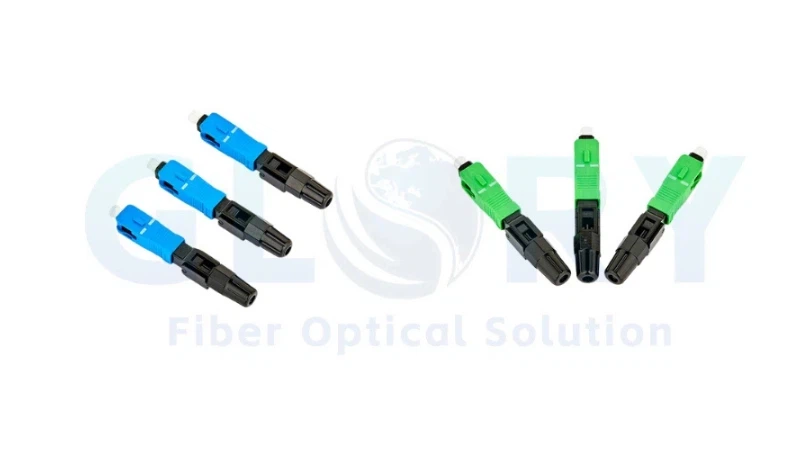

Connecteur rapide
Il ressemble à un connecteur normal mais possède un système à l'intérieur. Pour le type pré-prépoli courant, un tronçon de fibre est déjà à l'intérieur et poli en usine.
Sur place, vous dénudez et fendez la fibre de votre câble, puis vous l'enfoncez jusqu'à ce qu'elle s'enclenche contre le tronçon pré-poli-. Aucune colle ni polissage n’est nécessaire. Cela prend environ deux minutes. J'ai vu de nouveaux techniciens avoir du mal avec le clivage, mais avec de la pratique, cela devient rapide.
Performance : les vraies différences
Voici comment ils se comparent.
Perte de signal (perte par insertion)
Les connecteurs-fabriqués en usine associés à un bon adaptateur sont les meilleurs. Ils donnent une très faible perte, généralement inférieure à 0,2 dB. Les connecteurs rapides sont parfaits pour le travail sur le terrain. Leur perte est généralement plus élevée, entre 0,3 et 0,5 dB en moyenne. Le résultat dépend beaucoup des compétences de l'installateur. Un mauvais angle de clivage le ruine.
Réflexion du signal (perte de retour)
Ceci est essentiel pour les réseaux modernes. Les adaptateurs associés à de bons connecteurs peuvent atteindre plus de 50 dB pour les types UPC et plus de 60 dB pour les types APC. Les connecteurs rapides peuvent également atteindre ces spécifications (types APC supérieurs ou égaux à 60 dB) si le pré-polissage d'usine-est bon. Mais il faut faire correspondre les couleurs : vert APC avec du vert, bleu UPC avec du bleu.
Stabilité et durabilité
Les adaptateurs sont faits pour le long terme. Ils supportent facilement d'être branchés et débranchés 500 à 1 000 fois. Un connecteur rapide, une fois installé, a des performances fixes. Son indice de branchement/débranchement est inférieur, souvent autour de 100 cycles. Ne l'utilisez donc pas là où vous changez souvent de câble.
Environnement
Les bons adaptateurs fonctionnent dans des conditions difficiles, de -40 degrés à 85 degrés. Les connecteurs rapides sont solides, mais leur température maximale est souvent inférieure, comme 70 degrés. N'oubliez pas cela pour les box extérieures.
Installation : outils et compétences
C'est une grande différence.
Installation de l'adaptateur
Très facile. Insérez-le dans un panneau. La connexion des câbles ne nécessite aucun outil. La tâche principale consiste à garder les extrémités du connecteur propres.
Installation rapide du connecteur
Cela nécessite des compétences et les bons outils. Vous avez besoin d'un bon décapant de fibres et d'un couperet de haute-qualité. Le couperet doit réaliser une coupe parfaite avec un angle inférieur à 0,5 degré. Vous avez également besoin du kit de connexion lui-même. Un microscope d'inspection est intelligent pour vérifier votre travail. Un cas réel : une équipe de télécommunications avait autrefois des taux d'échec élevés parce qu'elle utilisait un mauvais guide de longueur de coupe, gaspillant ainsi de nombreux connecteurs. Les bons outils et la bonne formation sont importants.
Où les utiliser : scénarios les plus adaptés
Votre projet décide du choix.
Utilisez des adaptateurs de fibre optique pour les liaisons intérieures permanentes
Ils constituent l’épine dorsale du raccordement des câbles à l’intérieur des bâtiments :
◦ Dans les panneaux de brassage des centres de données et des réseaux de bureaux.
◦ Sur les équipements réseau comme les commutateurs et les routeurs.
◦ Aux prises murales et aux points de distribution.
◦ Ils constituent la norme pour tout câblage structuré avec des-câbles préfabriqués.
Utilisez des connecteurs rapides pour la « dernière touche » et les correctifs sur le terrain
Ils créent un point de connexion sur place :
◦ Installations FTTH : Terminaison du câble au domicile du client ONT. C'est plus rapide que l'épissage pour une seule goutte.
◦ Réparations d'urgence : Réparer un câble cassé sur le terrain. Un équipage peut transporter des connecteurs et des outils dans un petit sac. Je connais des équipes qui rétablissent le service en quelques minutes de cette manière, bien plus rapidement que d'attendre un camion d'épissure.
◦ Espaces restreints : Comme dans une armoire bondée où une épisseuse ne rentre pas.
◦ Petits travaux rapides : Là où seules quelques fibres ont besoin d’être travaillées.
Coût et entretien
Ne regardez pas seulement le prix unitaire.
Premiers coûts
Les adaptateurs sont bon marché, souvent 2 à 10 chacun. Les connecteurs rapides coûtent plus cher par unité, environ 10 à 25. Mais le gros coût des connecteurs rapides réside dans les outils. Un couperet professionnel peut coûter des centaines de dollars. Un kit complet avec une lunette peut coûter plus de 1 500 $.
Coûts et correctifs à long terme-
Un adaptateur défectueux est simple : remplacez la pièce bon marché. Un connecteur rapide défaillant signifie le couper, utiliser plus de câble et en installer un nouveau. Cela coûte plus cher en pièces et en temps de main d’œuvre qualifié. De plus, à mon avis, les connecteurs rapides monomodes-peuvent être moins cohérents que les connecteurs multimodes en raison de tolérances plus strictes. Acheter de la bonne qualité est la clé.
L'essentiel
Voici mon conseil. Pour des liaisons solides et hautes-performances à l'intérieur des bâtiments, utilisez des câbles-terminés en usine avec des adaptateurs. C'est le moyen le plus fiable.
Pour connecter le client final, effectuer des réparations d'urgence ou travailler dans des endroits éloignés, les connecteurs rapides sont l'outil idéal. Vous échangez un peu de performances contre une vitesse et une flexibilité exceptionnelles.
Pensez toujours au budget de vos outils, aux compétences de votre équipe et à ce que le réseau doit faire. Choisir correctement du premier coup permet d'économiser du temps, de l'argent et des problèmes plus tard.
